Medida de pH ou de potencial redox e medida de temperatura em depósitos, canais e reservatórios.

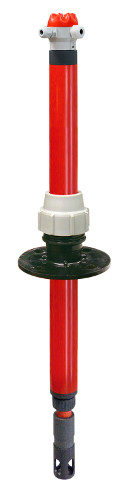

O suporte 9337 permite posicionar e proteger o eléctrodo da medida em depósitos, canais, reservatórios ou decantadores, e para medir a temperatura do líquido graças à sonda Pt 100 Ω integrada na parte inferior. O suporte permite a calibração do pH sem risco de quebrar o eléctrodo.



Em standard, as sondas são fabricadas em tubo PVC Ø 50 mm. A fixação por flange ajustável ou abraçadeira permite posicionar a sonda em altura.



Para facilitar a calibração do eléctrodo, a saia de protecção do eléctrodo é removível do seu suporte. E está adaptado aos frascos de solução padrão de calibração 9011 / 9012 / 9013 / 9015. Não é necessário suportar a sonda durante a fase de calibração. O frasco de solução padrão torna-se solidário da sonda de medida e o conjunto pode repousar no chão. Com este tipo de montagem evita-se

a quebra dos eléctrodos.



Os eléctrodos associados devem ser seleccionados na documentação pH-Redox (ficha técnica 150-01). Apenas os eléctrodos com ligação PG 13,5 são adaptáveis nas nossas sondas.

Profundidade de imersão : 200 mm mínimo

Sonda de temperatura : Tipo Pt 100 integrado na sonda

Comprimento da sonda : 1 000 mm (comprimentos de 500 a 3 000 mm sob pedido)

Material da sonda : PVC

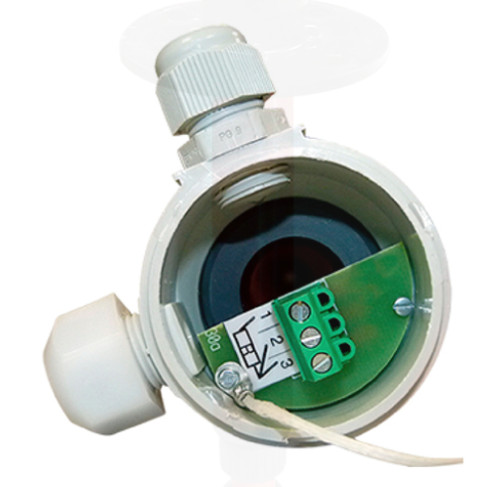

Caixa de ligação : Plástico PBT reforçado com fibra de vidro – IP65

Saídas do cabo : PG 9

Fixação : Flange 9358 em PE com dispositivo de ajuste deslizante ou abraçadeira em PE Ø 50 mm

Temperatura de serviço : +55 °C maxi

Cabos recomendados :

T° –> 3 fios blindados secção 0,22 mm² mínimo

pH –> cabo coaxial tipo 9060
