MF-3V

Modos de funcionamento das válvulas de 3 vias

MF-3V

Manuel Colocação em serviço

As nossas válvulas de 3 vias são fabricadas em standard, com um modo de funcionamento no sentido anti-horário (rotação de 90 °)

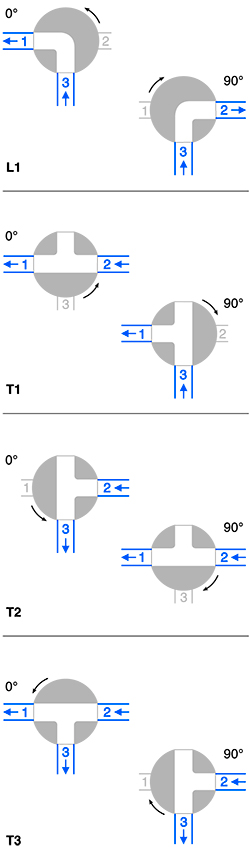

Funcionamento da válvula 3 vias em L

Função L1 :
Repartido em 2 pontos
1 entrada, 2 saídas

Posição inicial a 0 °
Entrada : Via 3
Saída : Via 1

Posição a 90 °
Entrada : Via 3
Saída : Via 2

Funcionamento da válvula 3 vias em T

Função T1 :
Misturado
2 entradas, 1 saída

Posição inicial a 0 °
Entrada : Via 2
Saída : Via 1

Posição a 90 °
Entrada : Via 3
Saída misturada : Via 1

–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––

Função T2 :
Referência
1 entrada, 2 saídas

Posição inicial a 0 °
Entrada : Via 2
Saída : Via 3

Posição a 90 °
Entrada : Via 2
Saída : Via 1

Função T3 :
Distribuição, Referência
Modo 1 = 1 entrada, 2 saídas
Modo 2 = 1 entrada, 1 saída

Posição inicial a 0°
Entrada : Via 2
Saída : Via 1 e via 3

Posição a 90°
Entrada : Via 2
Saída : Via 3
