GNR 4 Indicador de nível lateral

Catálogo Geral 574-01

GNR 4

Indicador de nível lateral

GNR 4

Produto anterior

Produto seguinte

Versão em PDF

Manuel Colocação em serviço

Solicite um orçamento

Fabrico em Inox 316 L
Tubo em PMMA ou Vidro
Válvula de isolamento
Purga e orifício de respiração standard
Altura de 150 ... 1500 mm

APLICAÇÕES

Visualização do nível num reservatório.

DESCRIÇÃO

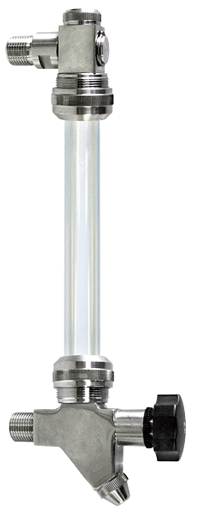

Este indicador permite visualizar o nível do líquido através de um tudo transparente (PMMA ou VIDRO). É fixado lateralmente por ligações ½" gas cilíndrico (BSP).

O vedante inferior é constituído por uma válvula de fecho equipada com um parafuso de purga e o vedante superior está equipado com um bujão de ventilação. As dimensões reduzidas destes dois adaptadores permitem a sua instalação a curtas distâncias um do outro para a medição de pequenos níveis.

Nota: Este modelo não permite o uso de um flutuador ou contato.

CARACTERÍSTICAS TÉCNICAS

GNR 4 P/P

Ligação:Inox 316 L

Tubo: PMMA (Polimetilmetacrilato) (Plexiglas®)

Juntas : Silicone e EPDM

Ligação: ½" gás cilíndrico

Porca: Plástico

GNR 4 V/I

Junta: Aço inoxidável 316 L

Tubo: Vidro

Juntas: Silicone e EPDM Silicone e EPDM

Ligação: ½" gás cilíndrico

Porca: Aço inoxidável 316 L
