- Controlo do nível mínimo/máximo de líquidos com elevada resistividade: água desmineralizada (5 a 20 MΩ), glicerina (≈ 1 MΩ), etc.

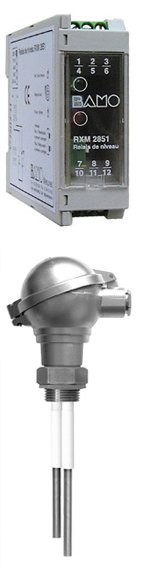

O RXM detecta a diferença de resistência entre um elétrodo e uma referência quando o líquido entra em contacto com estes dois elementos. A referência pode ser a parede do recipiente metálico ou um segundo elétrodo. Para efetuar esta deteção, é aplicada uma tensão contínua de 12V entre o elétrodo e a referência. O valor da resistência aparente depende da superfície, da natureza do produto e da distância entre o elétrodo de medição e a referência.





A sensibilidade do RXM deve ser regulada para o valor máximo da resistência aparente do produto que detecta.

- O limiar de deteção é regulável entre 4,7 e 100 MΩ.

- É necessário utilizar o cabo coaxial específico (Ref. CCA) para ligar os eléctrodos ao relé RXM.

- O potenciómetro de sensibilidade é acessível após a remoção do painel frontal em plástico transparente.





A sonda deve ser escolhida em função das condições de instalação e das características do produto (natureza, pressão e temperatura).
