STE : Sonda de nível resistivo

Catálogo Geral 540-01

STE

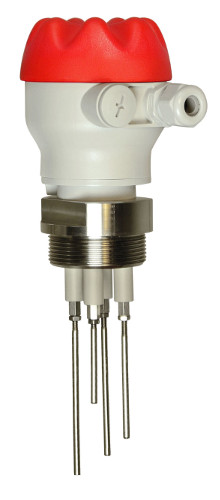

Sonda de nível resistivo

STE

Manuel Colocação em serviço

APLICAÇÕES

- Controlo de nível

- Regulação de nível

- Monitorização de nível

DESCRIÇÃO

A sonda nível STE, em conjunto com o relé de nível ES 2001, permite o controlo dos valores limites para líquidos condutores.

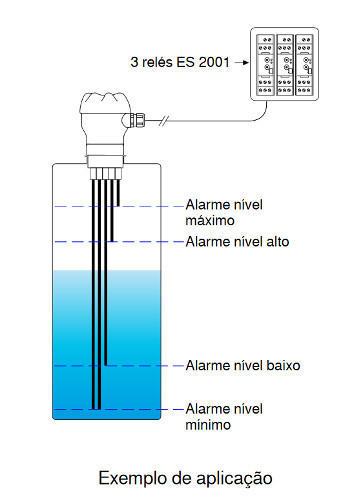

Dependendo da configuração, podem ser detectados até cinco valores limite (usando um reservatório condutor como ponto de referência).

Para reservatórios de material isolante, um dos eléctrodos deve ser usado como eléctrodo de referência.

Esta sonda de nível não é adequada para líquidos que sejam oleosos ou gordurosos, ou onde se possam formar depósitos isolantes.

CARACTERÍSTICAS TÉCNICAS

Número de eléctrodos : Máximo de 5, em aço inox 316Ti (titânio opcional)

Ligação roscada dos eléctrodos : PPH, aço inox 316 Ti (opcional)

Material da caixa de ligação :

Índice de protecção IP65 (EN 60 529)

Isolamento parcial, opcional :

Manga termo retráctil em poliolefina

Para evitar pontes condutoras através do meio ou evitar que os eléctrodos se toquem caso sejam muito longos.

Temperatura :

Ambiente: -20...+60°C

Líquido: -5...+100°C

Pressão de serviço :

6 bar a +20°C

1 bar a +100°C

Pressão superior, sob pedido

Comprimento mínimo L1...L2 : 45 mm

Comprimento máximo L1...L5 : 2000 mm

Instalação : Vertical, nunca instale horizontalmente

Atenção!

Use somente em líquidos cujo o aço inoxidável 316Ti seja resistente.

Não use em líquidos que deixem resíduos isolantes.

Acessórios

Relé de nível ES 2001

Conformidade CE

O equipamento cumpre as exigências legais das Directivas Europeias em vigor.
