3 tipos de saída: Leitura visual; 1 a 3 contactos livres de potencial; 1 saída contínua (Ω)
APLICAÇÕES
Transmissor de nível continuo ou alarme de nível baixo e/ou alto em pequenos depósitos interiores.
- Gasóleo
- Depósitos de chassis
- Óleo
- Água glicolada
- Água pluvial
Particularmente adaptado para depósitos de pequenas dimensões (150 ... 650 mm de altura), usualmente para abastecer automaticamente os depósitos dos grupos geradores.
DESCRIÇÃO

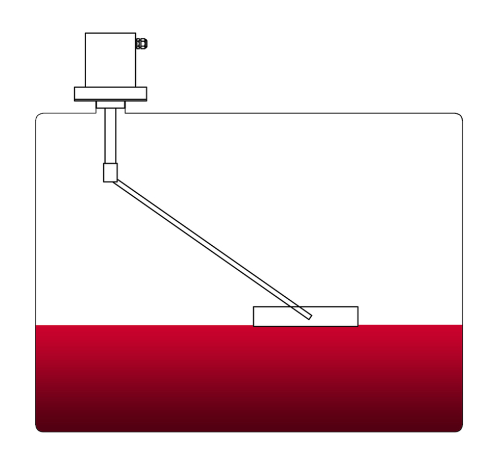

Sob o impulso do líquido, o flutuador acciona uma haste solidária a uma transmissão angular de 90°
Este movimento actua sobre uma agulha associada a um mostrador graduado que indica o nível dentro do depósito. Consoante o modelo, pode igualmente agir sobre contactos ou um potenciómetro que emite um valor óhmico, igual à imagem da medida.

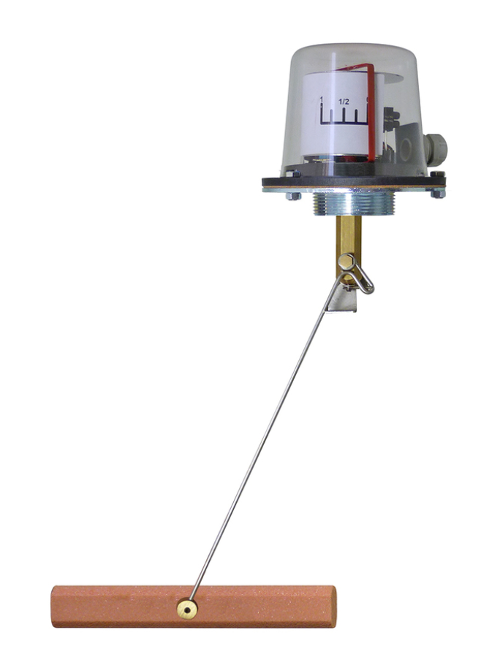

O indicador posiciona-se no topo do depósito.
O dispositivo está disponível em várias versões consoante as funções pretendidas:

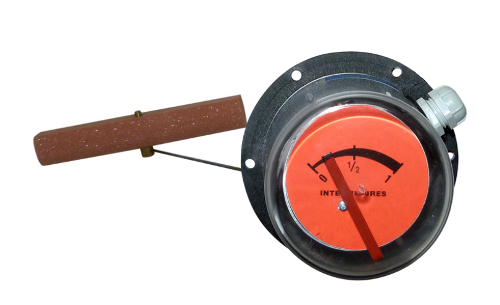

- Mostrador para leitura directa superior e/ou lateral
- 1 a 3 contactos livres de potencial (alarme de nível alto, baixo e/ou arrancar/parar a bomba)
- 1 saída contínua (Ω)
O sistema é fornecido regulado, calibrado e pronto a instalar.
Os modelos JE80, CF80 e JLD são destinados a depósitos com uma altura de 150 a 500 mm
O modelo JE80N é destinado para os depósitos com uma altura de 150 a 650 mm.
